执行标准：ISO/IEC11801,TIA/EIA568A/B,UL Subject444,YD/T1019-2001(P.R.C)
应用范围：用于网络综合布线系统。包括10/100/1000Base-T,ATM&Token Ring这种非屏蔽电缆的使用频率为250MHz, 满足国际标准要求的6类性能

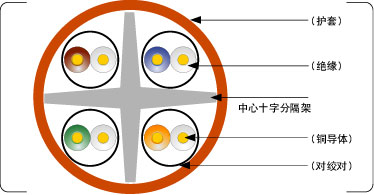

- 结构
导体 | 23AWG 软铜线 |
绝缘 | 实心PE,白色单线带有颜色标识 |
线对颜色 | 白-蓝/蓝,白-橙/橙,白-绿/绿,白-棕/棕 |
屏蔽 | 无 |
外护套 | PVC,CMX,CM,CMR,含铅或无铅,低烟无卤供选择,标称直径6.2+/-0.5毫米 |
附件 | 十字骨架,无撕裂线,或按客户要求 |
- 机械性能
最大拉力 | 80牛顿 |
最小弯曲半径 | 55毫米 |
标称重量 | 45千克/千米 |
工作温度 | -15 ~ +70 ℃ |
安装温度 | +5 ~ +40 ℃ |
燃烧性能 | IEC332.1, VW1, IEC332.3 或按护套类型 |
产品长度 | 标准长度305米, 或按要求提供500米,1000米 |
- 电气性能
传输频率（MHz） | 1 | 4 | 10 | 16 | 20 | 31.25 | 62.5 | 100 | 200 | 250 |
近端串音（dB/100米） | 74.3 | 65.3 | 59.3 | 56.2 | 54.8 | 51.9 | 47.4 | 44.3 | 39.8 | 38.3 |
特性阻抗（Ohms） | 100 +/- 15 | |||||||||
衰减（dB/100米） | 2 | 3.8 | 6 | 7.6 | 8.5 | 10.7 | 15.4 | 19.8 | 29 | 32.8 |
结构回损(dB/100米） | > 23 | > 23-10Log(f/20) | ||||||||
回波损耗 （dB/100米） | 20 | 23 | 25 | 25 | 25 | 23.6 | 21.5 | 20.1 | 18 | 17.3 |
传输速率 | > 65% | |||||||||
近端串音功率和（dB/100米） | 72.3 | 63.3 | 57.3 | 54.2 | 52.8 | 49.9 | 45.4 | 42.3 | 37.8 | 36.3 |
衰减串扰比（dB/100米） | 72.3 | 61.5 | 53.3 | 48.6 | 46.3 | 41.2 | 32 | 24.5 | 10.8 | 5.5 |
衰减串扰比功率和（dB/100米） | 70.3 | 59.5 | 51.3 | 46.6 | 44.3 | 39.2 | 30 | 22.5 | 8.8 | 3.5 |
等电平远端串音（dB/100米） | 67.8 | 55.8 | 47.8 | 43.7 | 41.8 | 37.9 | 31.9 | 27.8 | 21.8 | 19.8 |
等电平远端串音功率和（dB/100米） | 64.8 | 52.8 | 44.8 | 40.7 | 38.8 | 34.9 | 28.9 | 24.8 | 18.8 | 16.8 |
- 订购信息
产品编号 | 产品描述 | 标准包装数量 |
106UP305-X | 6类4线对非屏蔽双绞线，305米，PVC | 305米/箱 |
106UM305-X | 6类4线对非屏蔽双绞线，305米，CM | 305米/箱 |
106UR305-X | 6类4线对非屏蔽双绞线，305米，CMR | 305米/箱 |
106UL305-X | 6类4线对非屏蔽双绞线，305米，低烟无卤 | 305米/箱 |
线缆可选颜色 X (GY灰/ RD红/ YE黄/GN绿/ BU蓝/BK黑/ WH白)
