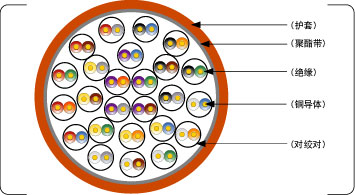

导体

24AWG 软铜线

绝缘

实心PE, 主线带有颜色标识

线对颜色

白/蓝

红/蓝

黑/蓝

黄/蓝

紫/蓝

白/橙

红/橙

黑/橙

黄/橙

紫/橙

白/绿

红/绿

黑/绿

黄/绿

紫/绿

白/棕

红/棕

黑/棕

黄/棕

紫/棕

白/灰

红/灰

黑/灰

黄/灰

紫/灰

屏蔽

无

外护套

PVC,CMX,CM,CMR,含铅或无铅,低烟无卤供选择, 标称直径11.5 +/-1.0毫米

附件

聚酯带绕包; 无撕裂线, 或按客户要求

最大拉力

300牛顿

最小弯曲半径

80毫米

标称重量

140 千克/千米

工作温度

-15 ~ +70 ℃

安装温度

+5 ~ +40 ℃

燃烧性能

IEC332.1, VW1, IEC332.3或按护套类型

产品长度

标准长度305米, 或按要求提供500米,1000米

传输频率（MHz）

1

4

8

10

16

近端串音（dB/100米）

41

32

27

26

23

特性阻抗（Ohms）

100 +/- 15

衰减 （dB/100米）

2.6

5.6

8.5

9.7

13.1

结构回损 （dB/100米）

12

12

12

12

10

传输速率

> 65%

产品编号

产品描述

标准包装数量

103025UP305

室内三类 25对大对数, 305米/轴灰色 PVC

305米/轴

103025UM305

室内三类 25对大对数, 305米/轴灰色CM

305米/轴

103025UR305

室内三类 25对大对数, 305米/轴灰色CMR

305米/轴

103025UL305

室内三类 25对大对数, 305米/轴灰色LSZH

305米/轴
