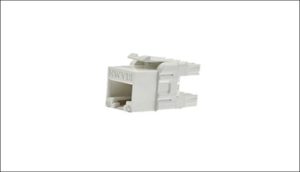

6类非屏蔽信息模块主要用于端接六类非屏蔽双绞线缆，该模块具有紧凑的结构，并具有通用性，可以被安装在配线架或信息面板上。 产品特点 超过TIA/EIA-568-C.2六类和ISO 11801第二版E级标准。 配有专用连接盖，可释放正应力，保证安全有效固定线对及不受污染。 通用型设计和标识支持T568A和T568B两种连接标准。 经过100%测试，确保近端串扰（NEXT）和回波损耗（RL）性能。 接触面为50微英寸的镀金层，具有出色性能 采用无焊点印刷电路板，保证长期稳定可靠性 插拔次数：大于1000次 支持至少20次重复端接 支持端接4线对22-26AWG,100ohm实心或多股 可接受6位和8位模块插头 订购信息 产品编号 产品描述 标准包装数量 146U8-BK-180 六类方口非屏蔽信息模块，黑色 1条/袋 146U8-WH-180 六类方口非屏蔽信息模块，白色 1条/袋

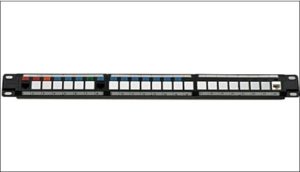

产品特点 通用模块化面板配线架采用19英寸机架、机柜安装方式，1U高度 每个通用模块化面板配线架支持24个非屏蔽信息模块（超五类或六类），并支持同轴电缆模块、S端子等模块 集成化后线缆理线器 支持彩色标牌，可实现色彩管理 上下两排标识区域，能够更丰富的标识每个信息点 订购信息 产品编号 产品描述 标准包装数量 15U241U 非屏蔽UTP24口配线架, 未预装模块 1个/盒

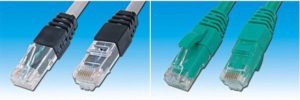

六类非屏蔽跳线主要用于模块与终端设备及配线架与交换设备之间的连接。NWVDI系列六类跳线性能出色，可以与其它NWVDI六类产品配套使用，为用户带来最佳网络性能。 该跳线采用了高品质电缆以及高质量的RJ45插头。全模制RJ45插头可以保证线对的完整性，并保证良好的应力消除效果。 产品标准 产品性能满足ISO/IEC11801和ANSI/TIA 568C.2标准。 产品结构 结构 结构 UTP  线对数目 4 导体 线规 UTP  24AWG 导体类型 绞合裸铜 导体材料 UTP 7/0.20±0.02 mm 绝缘 材料 HDPE 绝缘直径 1.0±0.03 mm 绝缘颜色（间色线标记） 1. 白/蓝（间色）及蓝 2. 白/橙（间色）及橙 3. 白/绿（间色）及绿 4. 白/棕（间色）及棕 外护套 外护套材料 PVC 外护套平均壁厚 0.58 mm 外护套直径 UTP 6.

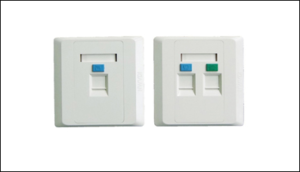

NWVDI面板符合国标要求，支持NWVDI全系列信息模块，带有防尘盖，有单口、双口、四口三种规格。 产品特点 所有NWVDI标准面板都带有透明标签夹，可以插入文字编号或图标，标识端口位置及应用功能。 面板配有彩色塑料色卡片，支持色彩管理。 面板带标准的白色边框 产品提供齐全的安装螺钉 时尚的设计有助于增加美感 与内饰风格保持协调的颜色 螺钉内置方式，外观更加美观 阻火聚碳酸酯材料采用精抛光的饰面，具有更加出色的可靠性、安全性和更加优美的外观 描述 材料 符合UL94V-0防火等级标准的ABS塑料 尺寸（H×WXD） 86mm×86mmX9mm 订购信息 产品编号 产品描述 标准包装数量 18861-W 单口面板,白色 10个/盒 18862-W 双口面板,白色 10个/盒 18864-W 四口面板,白色 10个/盒

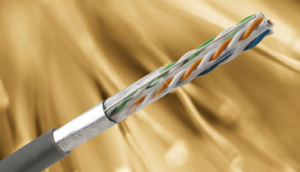

执行标准：ISO/IEC11801,TIA/EIA568A/B,UL Subject444,YD/T1019-2001(P.R.C) 应用范围：用于网络综合布线系统。包括10/100/1000Base-T,ATM&Token Ring这种屏蔽电缆的使用频率为500MHz, 满足国际标准要求的6A类性能。 结构 导体 23AWG 软铜线 绝缘 实心或发泡PE, 白色单线带有颜色标识 线对颜色 白-蓝/蓝,白-橙/橙, 白-绿/绿, 白-棕/棕 排流线 镀锡铜线 屏蔽 铝塑复合带 外护套 PVC,CMX,CM,CMR,含铅或无铅,低烟无卤供选择, 标称直径7.0+/-0.5毫米 附件 十字骨架, 无撕裂线, 或按客户要求 机械性能 最大拉力 80 牛顿 最小弯曲半径 65 毫米 标称重量 60 千克/千米 工作温度 -15 ~ +70 ℃ 安装温度 +5 ~ +40 ℃ 燃烧

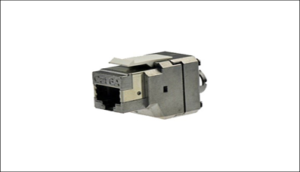

6A类屏蔽信息模块主要用于端接六类屏蔽双绞线缆。该模块具有紧凑结构，并具有通用性，可以被安装在配线架或信息面板上。 产品特点 超过TIA/EIA-568-C.2Cat6A和ISO 11801EA级1版的标准要求，以及支持10GBASE-T的IEEE802.3an-2006标准的信道要求 配有专用连接盖，可释放正应力，保证安全有效固定线对及不受污染。 通用型设计和标识支持T568A和T568B两种连接标准。 经过100%测试，确保近端串扰（NEXT）和回波损耗（RL）性能。 接触面为50微英寸的镀金层，具有出色性能 采用无焊点印刷电路板，保证长期稳定可靠性 360°连续的屏蔽保护，为接地提供传导路径 插拔次数：大于1000次 支持至少20次重复端接 支持端接4线对22-26AWG,100ohm实心或多股 可接受6位和8位模块插头 订购信息 产品编号 产品描述 标准包装数量 146AF8 6A

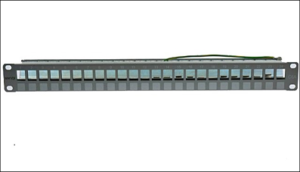

产品特点 通用全金属屏蔽模块化面板配线架采用19英寸机架、机柜安装方式，1U度高 每个通用模块化面板配线架支持24个屏蔽信息模块（六类或超五类），并支持同轴电缆模块、S端子等模块 集成化后线缆理线器 订购信息 产品编号 产品描述 标准包装数量 15F241U 屏蔽FTP24口配线架, 未预装模块 1个/盒

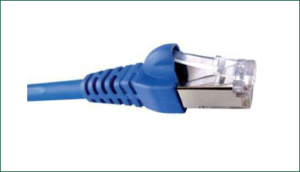

6A类屏蔽跳线主要用于模块与终端设备及配线架与交换设备之间的连接。NWVDI系列6类跳线性能出色，可以与其它NWVDI6类产品配套使用，为用户带来最佳网络性能。 该跳线采用了高品质电缆以及高质量的RJ45插头。全模制RJ45插头可以保证线对的完整性，并保证良好的应力消除效果。 产品标准 产品性能满足ISO/IEC11801和ANSI/TIA 568C.2标准。 产品结构 结构 结构 SSTP 线对数目 4 导体 线规 SSTP  26AWG 导体类型 绞合裸铜 导体材料 SSTP 7/0.16±0.02 mm 绝缘 材料 HDPE 绝缘直径 1.03±0.05 mm 绝缘颜色（间色线标记） 1. 白/蓝（间色）及蓝 2. 白/ 橙（间色）及橙 3. 白 / 绿（间色）及绿 4. 白 /棕（间色）及棕 SSTP 屏蔽 线对单独屏蔽材料 铝箔 第一层总屏蔽材料 编

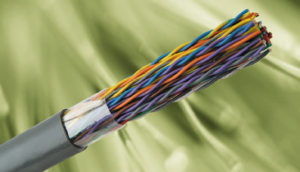

执行标准：ISO/IEC11801, TIA/EIA568A/B,UL Subject444,YD/T1019-2001(P.R.C) 应用范围：用于网络综合布线系统。包括10Base-T这种非屏蔽电缆的使用频率为16MHz, 满足国际标准要求的3类性能 结构 导体 24AWG 软铜线 绝缘 实心PE, 主线带有颜色标识 线对颜色 白/蓝 红/蓝 黑/蓝 黄/蓝 紫/蓝 白/橙 红/橙 黑/橙 黄/橙 紫/橙 白/绿 红/绿 黑/绿 黄/绿 紫/绿 白/棕 红/棕 黑/棕 黄/棕 紫/棕 白/灰 红/灰 黑/灰 黄/灰 紫/灰 屏蔽 无 外护套 PVC,CMX,CM,CMR,含铅或无铅,低烟无卤供选择, 标称直径11.5 +/-1.0毫米 附件 聚酯带绕包; 无撕裂线, 或按客户要求 机械性能 最大拉力 300牛顿 最小弯曲半径 80毫米 标称重量 140 千克/千米 工作温度 -15 ~
